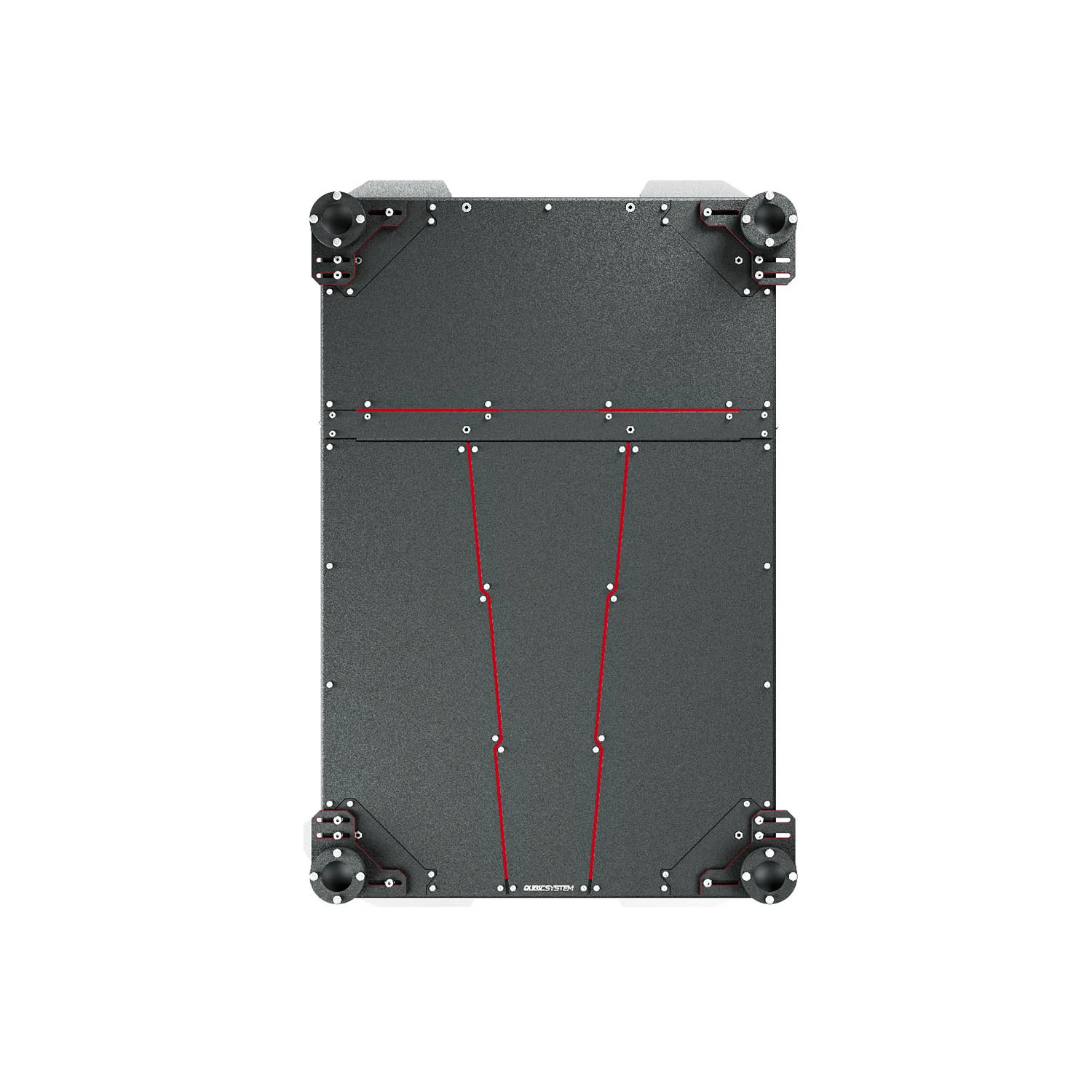

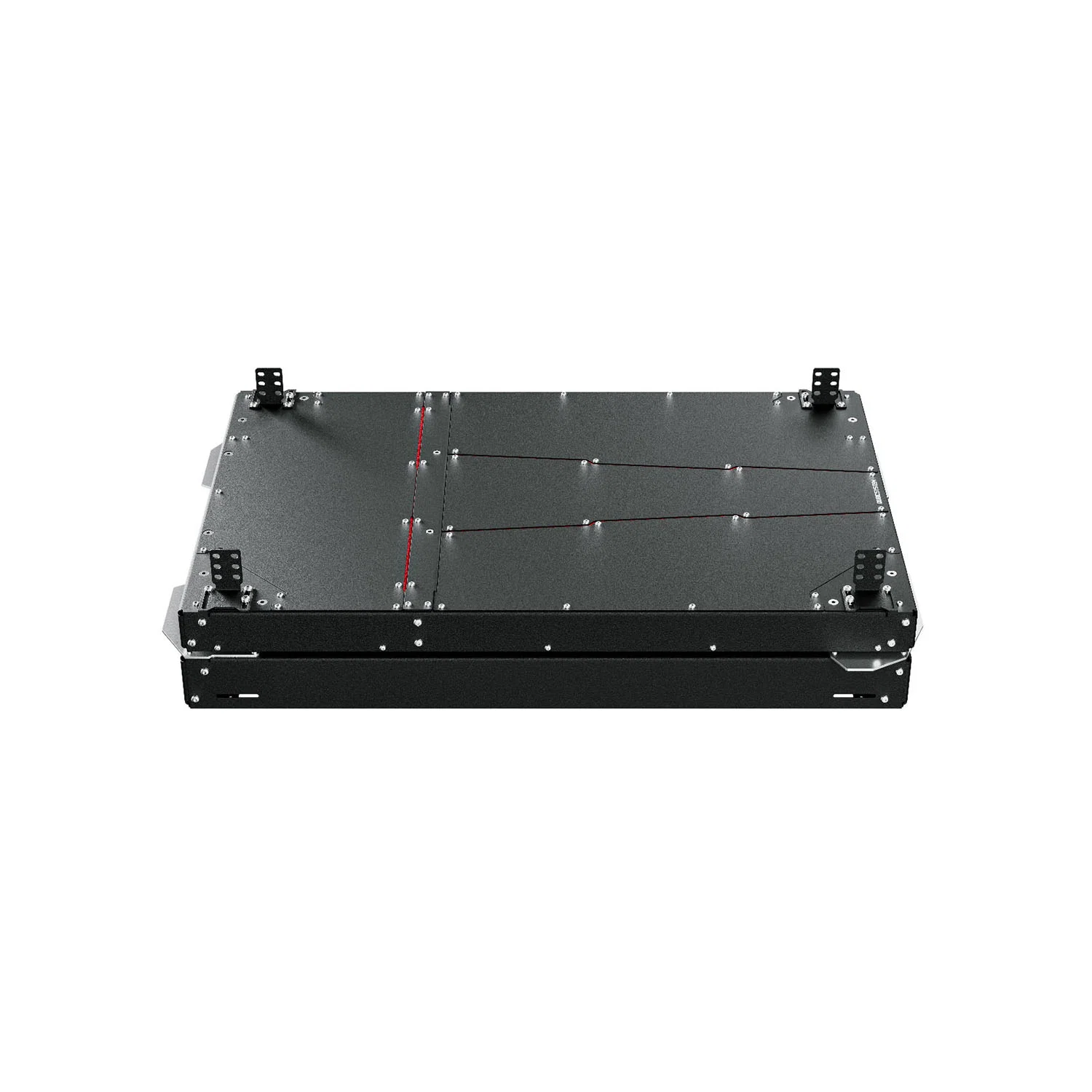

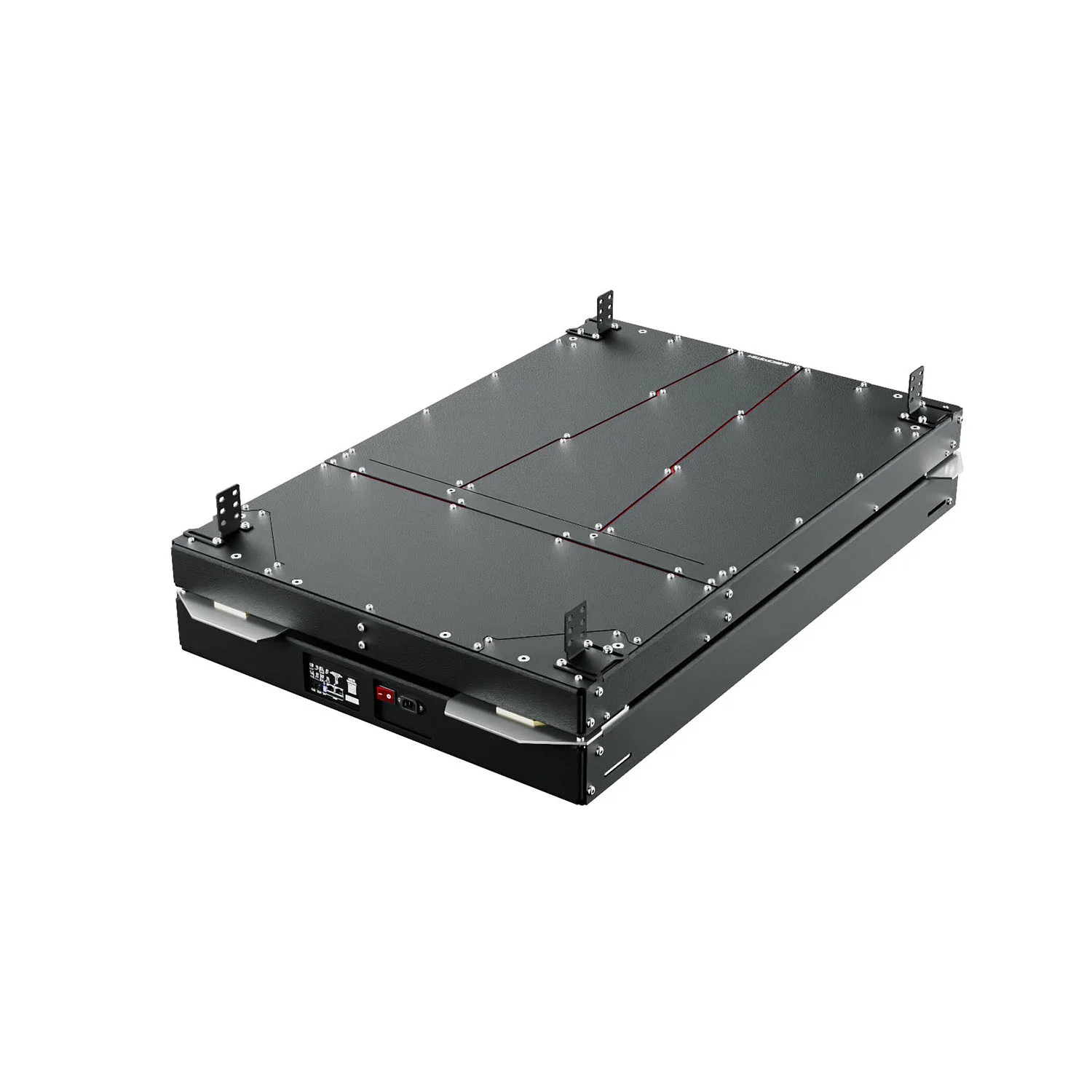

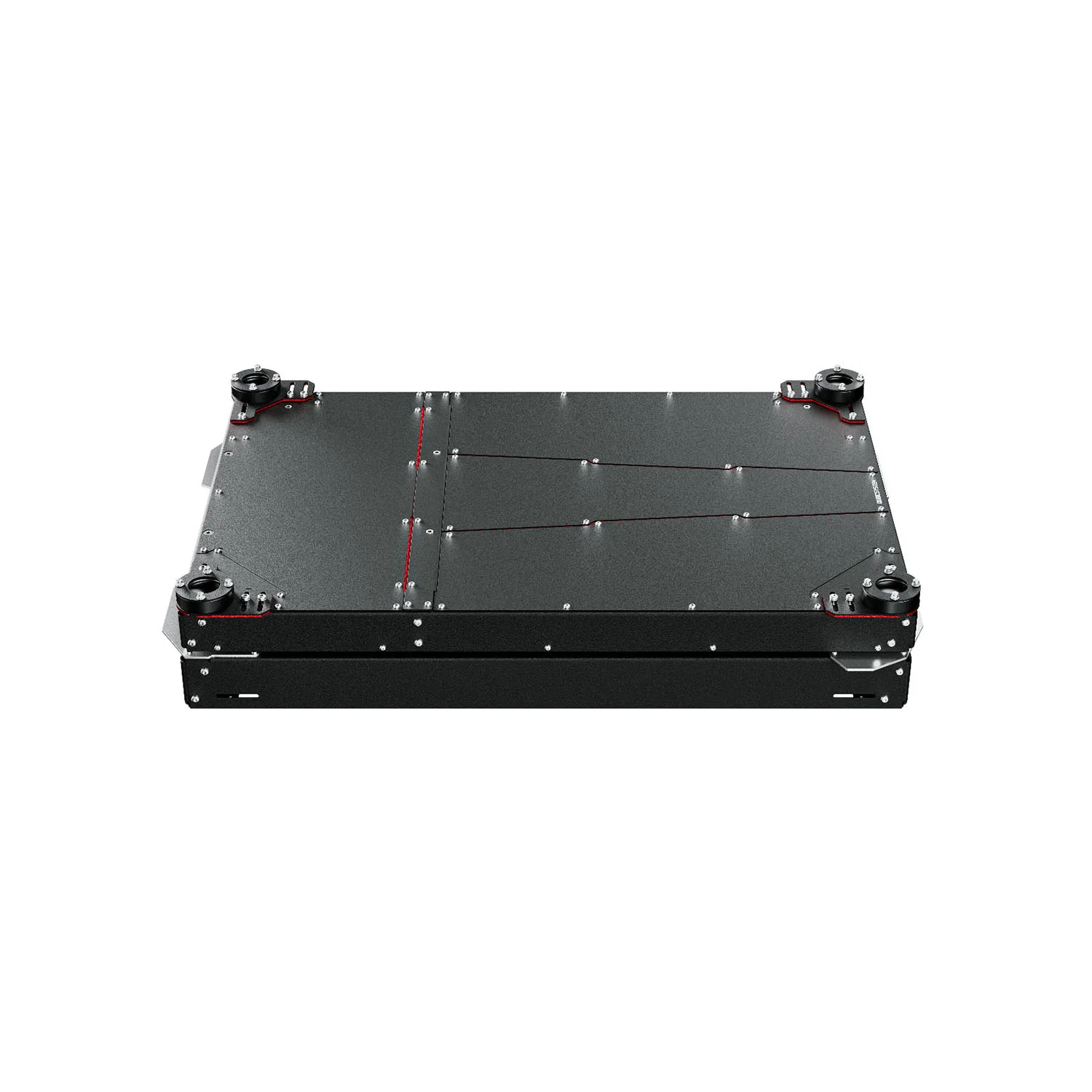

Qubicsystem QS-TP1 Traction Pro(2DOF)BOX Verzió

Box Verzió,neked kell összeépitened a platformot.

A QS-TP1 Traction Pro a versenyautó hátsó tengelyének mozgását és tapadásvesztését közvetlenül a pilóta alatt jeleníti meg.

A rendszer két mozgástengellyel rendelkezik:

A QS-TP1 közvetíti az autó megcsúszását, a fékezés és gyorsítás hatásait, valamint az útfelület egyenetlenségeit.

A platform önállóan, közvetlenül egy szimulátorcockpittel is használható, vagy a QS-210 és QS-220 három szabadságfokú aktuátorrendszere alá szerelve összesen öt mozgástengelyes szimulátorrendszer alakítható ki.

Minden körön előfordulhat olyan pillanat, amikor a hátsó kerekek tapadása csökken, az autó elkezd elfordulni, de a pilótának még van ideje megfogni a megcsúszást.

A QS-TP1 pontosan ezt a pillanatot teszi fizikailag érzékelhetővé.

A teljes szimulátorcockpit az első forgáspont körül elfordul, a valódi autó hátsó tengelyének kitörését utánozva.

Ennek köszönhetően a megcsúszást nemcsak a monitoron látod, hanem az ülésen keresztül is érzékeled.

Ahogy megszokod a rendszer mozgását, a tapadásvesztés egyre kevésbé ér váratlanul, mert már a kialakulásának kezdetét is érezheted.

Gyorsításkor és fékezéskor az ülésen keresztül érzékelhető elmozdulás segít visszaadni a súlyáthelyeződés érzetét.

A rendszer az útfelület visszajelzéseit is közvetíti, beleértve a rázóköveket és az eltérő burkolatokon történő haladást.

A QS-TP1 működésének alapját két, a platform hosszirányában elhelyezett aktuátor és egy első forgáspont adja.

Amikor a két aktuátor azonos irányba mozog, a cockpit hosszirányban előre vagy hátra mozdul el. Ez hozza létre a gyorsítás és fékezés mozgásjelzéseit.

Amikor az aktuátorok egymással ellentétes irányban dolgoznak, a szimulátor hátsó része oldalirányban kitér, miközben a cockpit az első forgáspont körül elfordul.

Ez a mozgás a túlkormányzott autó forgását utánozza.

A mozgás segítségével a pilóta a megcsúszás pillanatában a valódi vezetéshez hasonló ellenkormányzási reakciót gyakorolhatja.

A rendszer nemcsak a váratlan kitörések megfogásának gyakorlására alkalmas, hanem a szándékosan előidézett túlkormányzottság, például a driftelés során fellépő mozgások érzékeltetésére is.

Acceleration – gyorsítás és fékezés: a hosszirányú gyorsulásból és lassulásból származó terhelésváltozást közvetíti, a súlyáthelyeződés érzetét létrehozva.

Road Harshness – útfelületi egyenetlenségek: kis amplitúdójú, gyors mozgásokkal érzékelteti az aszfalt finom egyenetlenségeit, illesztéseit, az úthibákat és a pályán kívüli durvább felületeket.

ABS – blokkolásgátló visszajelzése: a fékezés közben működésbe lépő ABS pulzálását rezgéssel érzékelteti, visszajelzést adva az intenzív fékezésről és a féknyomás szabályozásáról.

A gyártó szerint az önszerelő készlet lehetőséget ad a rendszer mechanikai kialakításának alapos megismerésére.

A részletes, lépésről lépésre vezető összeszerelési útmutató segítségével a teljes platform felépíthető.

A konstrukció megismerése a későbbi karbantartás, áthelyezés vagy újbóli összeszerelés során is előnyt jelent.

A QS-TP1-et úgy tervezték, hogy a helyszínre szállítása és a telepítése egyszerűbb legyen, mint egy nagyméretű, egyben szállított mozgóplatformé.

Az önszerelő készlet három kompakt dobozban, valamint külön aktuátorkészlettel érkezik.

A csomagolás lehetővé teszi a rendszer szabványos ajtónyílásokon és lépcsőkön történő mozgatását, külön raklapemelő vagy targonca használata nélkül.

A gyártó az összeszerelést néhány órára becsüli.

A szerelés fő lépései:

1. Az alsó keret összeállítása.
2. A felső keret összeállítása.
3. Az aktuátorok felszerelése.
4. A két keretszerkezet összekapcsolása.
5. A geometriai beállítások és a mozgásfunkciók ellenőrzése.

A készlet tartalmazza a szerelőszerszámokat, kesztyűket, a csúszóelemek kenőanyagát és a menetrögzítőt.

A telepítéshez ezenfelül mérőszalagra, nyomatékkulcsra és körülbelül 2 × 2 méter szabad munkaterületre van szükség.

A telepítés és kalibrálás során a hivatalos használati útmutató előírásait kell követni.

A mozgóplatform működésének pontosan követnie kell a szimulátor által szolgáltatott telemetriaadatokat.

Ha a platform túl későn reagál, a vizuális és fizikai visszajelzések közötti eltérés rontja a vezetési élményt, és akár kellemetlen közérzetet is okozhat.

A gyártó szerint a professzionális mozgásrendszereknél a telemetriajel beérkezése és a tényleges fizikai mozgás közötti késleltetés jellemzően 15–20 milliszekundum alatt marad.

A QS-TP1 esetében a megadott érték 8 milliszekundumnál kisebb.

A Qubic System az oldalon egy Qubic Reflex nevű reakcióidő-tesztet is elhelyezett, amellyel a felhasználó összehasonlíthatja saját reakcióidejét a mozgóplatforméval.

A teszt kétféle irányítást kínál: kattintásos reakciótesztet, illetve kuplung felengedését utánzó reakciótesztet.

A tesztben egyetlen indulást vagy öt egymást követő kísérletet lehet teljesíteni.

11. Gyakran ismételt kérdések – magyar fordítás

1. Mit ad hozzá a QS-TP1 egy QS-210 vagy QS-220 rendszerhez?

Két további mozgástengelyt: a hosszirányú elmozdulást (Surge) és a függőleges tengely körüli elfordulást (Yaw). A QS-210/220 aktuátorok fölött elhelyezett cockpit mozgását így kiegészíti a fékezés, gyorsítás és a hátsó tapadásvesztés szimulációja. A két rendszer együttesen öt szabadságfokú mozgóplatformot alkot.

2. Használható a QS-TP1 függőleges aktuátorok nélkül?

Igen. A cockpit közvetlenül a platformra szerelhető. Ebben az esetben a rendszer a hátsó tapadásvesztést, a fékezést, a gyorsítást és az útegyenetlenségeket képes szimulálni.

A QS-210 vagy QS-220 aktuátorok később is hozzáadhatók, a QS-TP1 cseréje nélkül.

3. Milyen cockpitekkel kompatibilis a QS-TP1?

Az 540–756 mm szélességű alumíniumprofilos szimulátorcockpitekkel.

A mellékelt adapterkonzolok kétféle pozícióban szerelhetők:

4. QS-TP1 vagy QS-CH2?

Mindkét rendszer alkalmas a hátsó tapadásvesztés szimulálására.

A QS-TP1 nagyobb elfordulási tartományt biztosít: ±8,0°, míg a QS-CH2 ±7,2°-ot.

Ennek köszönhetően a QS-TP1 hátsó része nagyobb íven tud kitérni, mielőtt eléri a mechanikai mozgástartomány végét.

A QS-CH2 ugyanakkor nagyobb hosszirányú mozgástartománnyal és nagyobb teherbírással rendelkezik. Egyetlen gyárilag összeszerelt egységként érkezik, amelyet elsősorban állandó telepítésű szimulátorokhoz terveztek.

5. A QS-TP1 készletként vagy összeszerelve vásárolható meg?

Mindkét formában. Az önszerelő változat három dobozban, külön aktuátorkészlettel érkezik. Az előszerelt kivitelben a fő mechanikai részek már össze vannak állítva.

A két változat hardvere és műszaki specifikációja megegyezik.

6. Kompatibilis a QS-210 és QS-220 aktuátorokkal?

Igen. A platformhoz mellékelt aktuátorfogadó elemek mindkét három szabadságfokú aktuátorrendszer rögzítését lehetővé teszik.

7. Szükség van QS-MC6 vezérlőre?

Igen, amennyiben a QS-TP1 az egyetlen Qubic System eszköz a rendszerben.

A QS-MC6 vezérlő nem része a csomagnak, külön kell megvásárolni.

Ha már rendelkezel QS mozgóplatformmal, a QS-TP1 a meglévő rendszer vezérléséhez és biztonsági mozgásletiltó áramköréhez csatlakoztatható, a megfelelő CFG kapcsolóbeállításokkal.

8. Kompatibilis a QS-BT1 övfeszítővel?

Igen. A QS-TP1 a cockpit mozgatásával, míg a QS-BT1 a vállon és mellkason keresztül ható övfeszítéssel adja vissza a terhelésváltozásokat.

9. Mennyi idő az összeszerelés, és milyen szerszámokra van szükség?

Az összeszerelés néhány órát vesz igénybe.

A készlet tartalmazza a szükséges szerelőeszközök jelentős részét, de mérőszalagot és nyomatékkulcsot külön kell biztosítani.

Körülbelül 2 × 2 méter szabad munkaterület szükséges.

10. A QS-TP1-et a padlóhoz kell rögzíteni?

A gyártó ajánlja a padlóhoz történő rögzítést, amely nem korlátozza a rendszer teljesítményét.

A rögzítőcsavarok nem részei a készletnek, mivel azok kiválasztása a padló szerkezetétől függ.

Ez az előírás a közvetlenül a padlón álló QS-TP1-re vonatkozik. Aktuátorokra telepített konstrukció esetén más szerelési követelmények érvényesek.

11. Milyen elektromos tápellátást igényel?

A rendszer 120/230 V váltakozó feszültségről, ±10%-os tűréssel, 50–60 Hz-es frekvencián működik.

Egyfázisú, védőföldeléssel és nullavezetővel rendelkező hálózat szükséges.

Áram-védőkapcsoló (FI-relé) használata kötelező.

A gyártó által megadott jellemző játék közbeni fogyasztás körülbelül 0,06 kW, azaz 60 W.

12. Milyen játékokkal kompatibilis?

A támogatott mozgáseffektek az egyes játékok által elérhetővé tett telemetriaadatoktól függenek.

A kompatibilis játékok aktuális listája a Qubic System honlapján érhető el.

13. A szoftver része a csomagnak?

Igen. A rendszer használatához a Qubic Manager szoftver szükséges.

A szoftver ingyenesen letölthető, a licenc aktiválásához a QS-TP1 sorozatszáma szükséges.

14. Hogyan lehet megrendelni?

A Qubic System hivatalos viszonteladói hálózatán keresztül.

15. Mennyi a garanciaidő?
